IR1000 Extensor de controle remoto de áudio e vídeo Repetidor IR de molde privado com desempenho

* Sensor IR confiável:Todos os nossos sensores IR são da marca Vi-Shay, EUA e de qualidade confiável.

* Alta sensibilidade:Transmissão em tempo real sem qualquer atraso com o seu sensor de alta sensibilidade.

* CFL Amigável:Esta unidade pode ser instalada numa área com iluminação fluorescente compacta e funcionar na maioria dos ambientes de iluminação.

* Indicação LED:Indicação LED quando:A energia está ligada e o sinal está a ser enviado.

* Remote de banda larga:Compatível com quase todos os aparelhos eletrónicos do mercado com a sua ampla gama de frequências.

* Tamanho:Design pequeno e sólido, fácil de instalar e consertar.

Modelo: IR1000

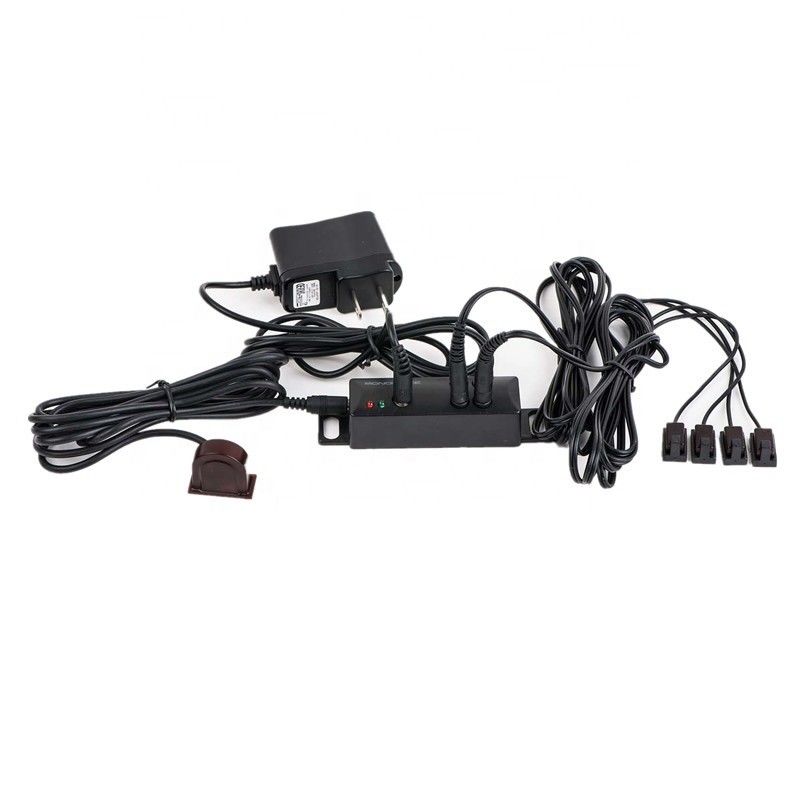

O pacote inclui:

1 × Caixa de repetição IR oculta

Receptor 1×IR

Emitente 2×IR

1×Fornecimento de energia por enchufe

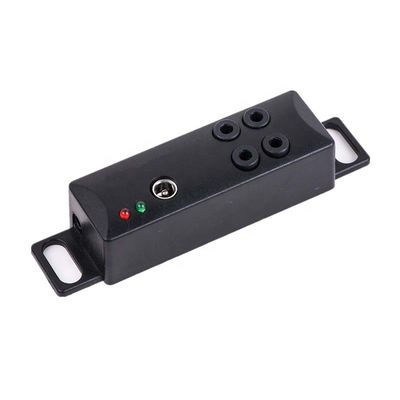

Módulo IR

Fornecimento de energia: DC5V/500mA (fornecido com o produto)

Entrada IR: conector de tomada de 1 × 3,5 mm, para receptor IR padrão.

Saída do emissor IR: conector de tomada de 4×3,5 mm, para emissor IR padrão

Indicação do sinal IR: LED de indicação verde

Indicação de potência: LED de indicação vermelha

Dimensões: 26 × 104 × 23 mm

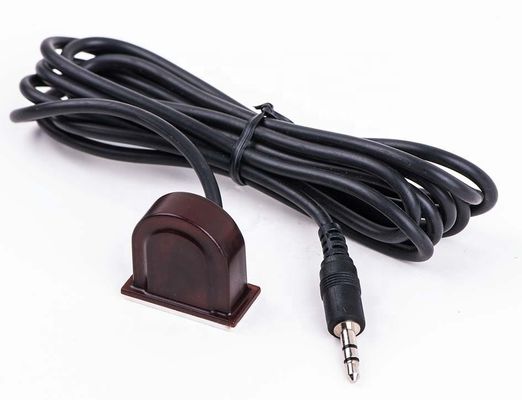

Receptor IR (IR-CV-3)

Faixa de frequência: 25-60KHz

Faixa de recepção IR: ±10 metros

Ângulo de recepção IR: 90o ((+45o/-45o do centro)

Comprimento do cabo: 1 × 2 metros, estendível até 100 metros no máximo

Dimensões: 29 × 14 × 25 mm

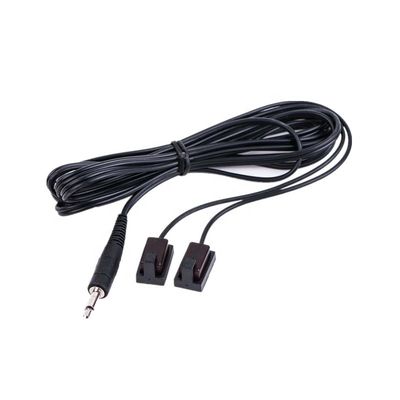

Emitente IR (IR-EM-3)

Conexão: conector de 3,5 m (mono)

LED infravermelhos: LEDs com emissor 2×IR

Comprimento do cabo: 2 metros

Corrente máxima para a frente: 100 mA

Voltagem máxima para a frente: 1,5 V

Comprimento de onda máximo: 940 nm

Dimensão do emissor: 19 x 11 x 12 mm

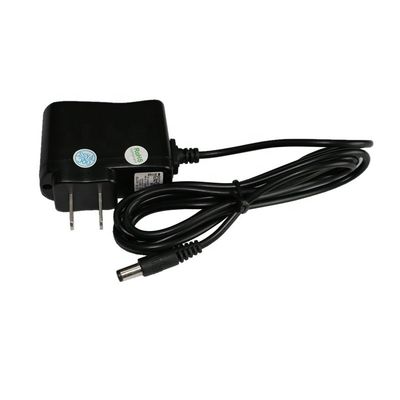

Adaptador de energia

Input: AC100-240V

Output: DC5V/500mA

Plug DC 5,5 × 2,1 mm

Forma de embalagem: Caixa colorida
Cartão Quantidade:
Tamanho da embalagem: 48x32,5x30cm
Peso da embalagem: 12/11 kg

P: O que é um repetidor IR?

A: Repetidor IR, ou Repetidor Infravermelho, também conhecido como relé IR ou extensor IR,é um dispositivo que permite utilizar um comando remoto IR existente para operar os componentes de áudio-vídeo localizados atrás de portas fechadas ou paredes num gabinete de entretenimento ou armário de equipamentos.

P: Como funciona o repetidor IR?

A: O Repetidor IR funciona recebendo os sinais IR do comando remoto, convertendo-os e transmitindo-os através de um fio para o gabinete oculto onde o equipamento está localizado.Lá os sinais são convertidos de volta para sinais IR, que são então explodidos no equipamento.

Existem três fases do trabalho:

Em primeiro lugar, recebe o sinal infravermelho de um comando remoto.

Em segundo lugar, converte o sinal IR num sinal elétrico ou de radiofrequência e envia através dos dispositivos.

Finalmente, o sinal recebido será convertido de volta em luz infravermelha que os equipamentos reconhecerão.

O processo requer vários componentes diferentes para fazê-lo funcionar, e eles geralmente são embalados juntos no que é conhecido como um kit de repetidor Ir.

P: Qual é a diferença entre o repetidor IR de banda única e dupla?

R: Cada sinal IR tem uma frequência distinta, estas frequências são medidas em kilohertz (kHz).A primeira faixa inclui as frequências que variam de 33-43 kHzPara poder controlar o seu dispositivo (como a televisão), o controlo remoto e a televisão devem funcionar na mesma frequência.

Repetidor IR de banda única: apenas compatível com uma frequência, normalmente, as frequências de banda única são apenas 33-43 kHz, o que funciona com a maioria dos reprodutores de DVD e Blu Ray.

Repetidor IR de banda dupla: o repetidor de banda dupla funciona em ambas as frequências (33-43 kHz e 44-60 kHz), compatível com a maioria dos dispositivos AV.

Lembre-se: se um repetidor infravermelho não for compatível com as frequências, ele não transmitirá o sinal e você não poderá controlar seu dispositivo.Atualmente todos os repetidores UM Audio IR são repetidores de banda dupla, é compatível com a maioria dos dispositivos AV utilizados.

P: Como instalar um repetidor IR?

R: Em primeiro lugar, coloque a caixa de repetição IR numa superfície plana no seu armário de entretenimento ou armário de equipamentos.

B. Colocar o emissor IR na janela IR dos dispositivos, descascando a fita adesiva e colados, e depois ligar o cabo emissor IR à caixa repetidora.

C. Localizar o receptor infravermelho onde possa ser recebido o sinal do comando remoto e, em seguida, ligar o cabo do receptor infravermelho à caixa repetidora.

D. Liga o adaptador de alimentação e agora podes controlar os dispositivos que estão atrás do armário ou do armário.

Para instruções de instalação detalhadas, consulte o manual do utilizador incluído no pacote do repetidor UM Audio IR.

P: Que tipo de produto IR oferece a UM Audio?

R: A UM Audio oferece principalmente repetidor IR com fio, repetidor IR sem fio e acessórios para repetidor IR.O cliente pode escolher com base no ambiente de utilização realTambém a UM Audio recebe OEM, podemos projetar e fabricar o repetidor IR de acordo com o pedido do nosso cliente.

Ningbo Uma Electronic Technology Co., Ltd. é um fabricante profissional de megafone e extensor IR.Os nossos produtos são amplamente distribuídos para mais de 50 países e temos cooperado com um monte de famosas marcas de áudio / vídeo e automação residencial.
